使用火焰钎焊机时，温度控制不精准导致过烧或未熔是常见问题，直接影响焊接质量。以下是系统性解决方案，涵盖设备调整、工艺优化和操作规范：

一、精准选择与调节火焰类型

1、匹配火焰类型

 中性焰（氧气/乙炔比例1:1.2）：适用于大多数金属（如铜、钢），温度均匀，氧化风险低。

 轻微碳化焰（氧气略不足）：用于高导热材料（如铝、铜），通过碳颗粒延缓散热，但需避免碳渗入导致脆化。

   避免氧化焰（氧气过量）：温度过高，易引发母材过烧和氧化

  2、调节火焰长度与刚度

   缩短火焰长度：减少热量分散，适合薄壁件或局部加热。

增加火焰刚度（通过缩小喷嘴出口）：提高能量集中度，但需防止局部过热。

焊接铜管时，使用中性焰并保持火焰长度为喷嘴直径的3-4倍，确保热量均匀渗透。

二、引入实时测温与反馈控制

  1、红外测温仪

应用：对准焊接区域，实时监测温度（如铝钎焊需控制在600-620℃）。

优势：非接触式测量，避免干扰加热过程。

注意：需校准仪器以补偿材料发射率差异（如铝表面氧化膜发射率低，需调整补偿系数）。

祥控智能目前引入红外测温仪，专门检测温度的实时变化，提高焊接合格率。

三、优化加热策略与工艺参数

1、分段加热法

  步骤：

  预热：整体加热工件至200-300℃，减少温度梯度。

  局部加热：集中火焰于接头区域，快速达到钎焊温度。

  保温：维持温度1-3秒，确保钎料充分填缝。

  效果：避免薄壁件因急热急冷变形，同时防止厚件内部未熔。

  2、摆动火焰技术

    操作：火焰以“S”形或圆形摆动，扩大加热面积，平衡温度分布。

    参数：摆动频率0.5-2Hz，幅度根据工件尺寸调整（如直径50mm工件摆动幅度10mm）。

  3、控制加热时间

    经验公式：加热时间（s）= 工件厚度（mm）× 系数（铜取10-15，铝取5-8）。

    验证：通过切割试样检查钎料渗透深度，优化时间参数。

四、工件设计与夹具辅助

  1、合理设计接头间隙

    原则：间隙过小（<0.05mm）阻碍钎料流动，间隙过大（>0.3mm）降低接头强度。

    推荐值：铜-铜接头0.05-0.15mm，铝-铝接头0.1-0.2mm。

  2、使用散热或保温措施

    散热：在薄壁件背面粘贴铜片，加速热量传导，防止烧穿。

    保温：对厚件包裹石棉布，减少热量散失，确保内部熔透。2、定制化夹具

    功能：固定工件位置，减少热变形（如用石墨夹具吸收热量）。

    示例：焊接环形接头时，使用分体式夹具，避免火焰直接加热夹具导致温度失控。

五、操作人员培训与标准化

  1、火焰调节训练

    练习内容：通过观察火焰颜色（中性焰为蓝白色，碳化焰有羽状边缘）和声音（中性焰无“嘶嘶”声）判断火焰状态。

  2、考核标准：连续10次调节火焰至中性焰，误差不超过±5%

    温度判断技巧

    钎剂状态法：

    钎剂开始熔化（白色→透明液态）：达到钎焊温度下限。钎剂沸腾并产生气泡：温度接近上限，需立即移开火焰。

    母材颜色法：

    铜：暗红色（约600℃）→ 樱桃红色（约750℃），钎焊温度控制在两者之间。

   制定标准化作业流程（SOP）

   模板：

 1. 检查设备：燃气压力、喷嘴畅通、测温仪校准。

 2. 清洁工件：去除油污、氧化膜。

 3. 调节火焰：中性焰，长度为喷嘴直径的3倍。

 4. 预热工件：整体加热至200℃，持续10秒。

 5. 局部加热：火焰对准接头，摆动频率1Hz，加热至钎剂透明。

 6. 填入钎料：从接头一侧连续填入，避免停顿。

 7. 冷却：自然冷却至室温，禁止水冷。

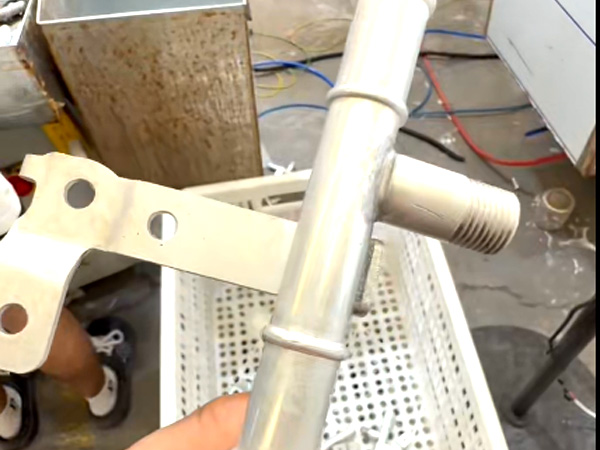

六、案例分析：铜管火焰钎焊

问题：空调铜管焊接时频繁出现过烧（管壁凹陷）或未熔（钎料堆积）。

解决方案：

设备：改用带PID控制的自动化钎焊机，温度波动±3℃。

工艺：

预热铜管至150℃，减少热应力。

使用中性焰，加热时间=管壁厚度（mm）×12s（如Φ10mm管加热120s）。

填料时火焰后退5mm，避免直接加热钎料。

效果：过烧率从8%降至0.5%，未熔率从15%降至2%。

总结

    通过火焰类型精准匹配、实时测温反馈、加热策略优化、工件设计改进、操作标准化五维联动，可系统性解决温度控制不精准问题。

    对于高要求场景，建议升级自动化设备；有相关  焊接问题可联系祥控智能，我们将为您提供满意的解决方案。
